Фундаментные болты составные (тип 3)

Фундаментный болт тип 2 (составной) — это анкерный закладной элемент, предназначенный для надежной фиксации элементов конструкций и сооружений в фундаментах во время заливки.

Составные анкерные болты обладают сложной конструкцией, которая определяется их назначением. Такие фундаментные болты с разъёмным соединением используются в ситуациях, когда требуется установить тяжёлое оборудование или в условиях, когда невозможно осуществить вертикальную установку. Они часто используются при монтаже тяжелых конструкций (опоры ЛЭП, пролеты мостов и т.п.) или производственного, технологического оборудования.

В подобных ситуациях монтируемые объекты допускается устанавливать методом горизонтального перемещения или вращения. По этой причине фундаментные анкерные болты производятся разборными, чтобы не создавать препятствий в процессе монтажа. Это достигается благодаря их составной конструкции.

Фундаментные болты тип 2 согласно ГОСТ 24379.1-2012 производятся в двух различных вариантах исполнения:

Исполнение 1 – диаметр 16-48 мм;
Исполнение 2 – диаметр 50-64 мм;

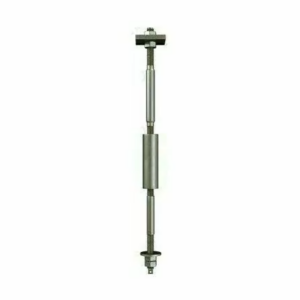

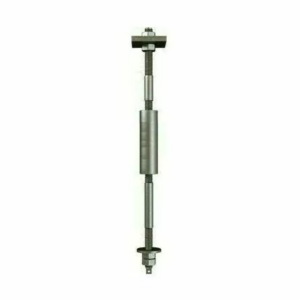

Составной фундаментный болт состоит из двух шпилек, соединенных между собой муфтой. Нижняя шпилька, вместе с установленной на ней анкерной плитой и муфтой, помещается в основание будущего фундамента, которое затем заливается бетоном. После установки фиксируемого объекта верхняя шпилька вкручивается в муфту и дополнительно фиксируется сваркой для обеспечения надежного крепления.

«ЗАПАДНО УРАЛЬСКАЯ ИНЖЕНЕРНАЯ КОМПАНИЯ» (ЗУИК) использует для производства составных фундаментных болтов сталь марки ст3сп, 45, 40х, 09г2с. Под заказ изготавливаем фундаментные болты из нержавеющей стали. Для производства могут быть использованы марки стали: 08х18н10 или 10х17н13м2.
